滚珠花键在自动化设备（如机械臂、数控机床）中实际应用中如何匹配设备需求选型？

一、核心参数匹配：负载、精度与速度

1. 负载类型与规格计算

• 复合负载场景（如机械臂关节）：优先选择 AⅠ/AⅡ 型滚珠花键，其多列滚珠结构可同时承受径向、轴向及扭矩载荷。根据 GB/T 40310.2-2021 标准，通过公式 C=bm×fc×lt1/3×it0.8×cosα×Zt×DW2.1 计算额定动载荷，确保实际负载不超过额定值的 70%。例如，某焊接机器人腰部关节需承受 2000N 轴向力 + 500N・m 扭矩，选择 THK LBS 系列 2LBS20UU 型号（额定动载荷 C=28.4kN，扭矩 CT=12.3kN・m），安全系数达 1.4。

• 纯径向载荷场景（如数控机床工作台）：采用 R 型结构，通过 C=bm×fc×ki×lt1/3×Zt2/3×DW2 简化计算，降低成本。

2. 精度等级与预压设计

• 精密定位需求（如半导体设备）：选择 C3 级以上高精度产品（导程精度 ±0.005mm/300mm），并通过垫片预压（厚度精度 0.01mm）消除间隙，实现 ±0.01mm 重复定位精度。例如，某晶圆搬运机器人采用 UVT 微型滚珠花键，配合双螺母弹簧预压，将旋转间隙控制在 0.005mm 以内。

• 普通工业场景：C5 级精度（导程精度 ±0.015mm/300mm）已足够，通过单螺母节距变异法（节距偏差 0.002-0.005mm）实现低成本预压。

3. 速度与润滑适配

• 高速运行（＞8m/s）：采用油雾润滑系统（如 NSK MRS 系列），通过压缩空气将润滑油雾化供给滚道，控制温升≤80℃，同时选择低离心力设计的滚珠（如 THK 的 R1 型，滚珠直径偏差≤±0.002mm）。

• 中低速场景：使用锂基润滑脂（NLGI 2 级），每 100-150 小时补充一次，寿命可达 2000 小时以上。

二、环境适应性：防护与材料选型

1. 恶劣环境防护

• 粉尘 / 潮湿环境：配置双唇密封 + 防尘刮板（如 IKO C-Lube 系列），并选用聚四氟乙烯基润滑脂，形成双重屏障。某矿山机械输送平台采用此方案，将磨损速度降低 60%。

• 腐蚀性环境：选择 316 不锈钢材质（如 NB SSPM 系列），表面镀硬铬（厚度≥0.02mm），耐盐雾测试超 1000 小时。在化工设备中，该结构寿命比普通钢件延长 3 倍。

2. 极端温度应对

• 高温场景（＞80℃）：采用聚脲基润滑脂（滴点＞250℃），配合空心花键轴内部水冷（流速≥2L/min），将热变形量控制在 0.002mm/℃以内。某压铸机主轴应用此方案，在 120℃环境下稳定运行。

• 低温场景（＜-10℃）：使用低粘度合成油（ISO VG 32），并在花键套外侧加装电加热带（功率密度≤0.5W/cm²），确保启动扭矩≤额定值的 30%。

三、结构设计与安装优化

1. 空间与模块化集成

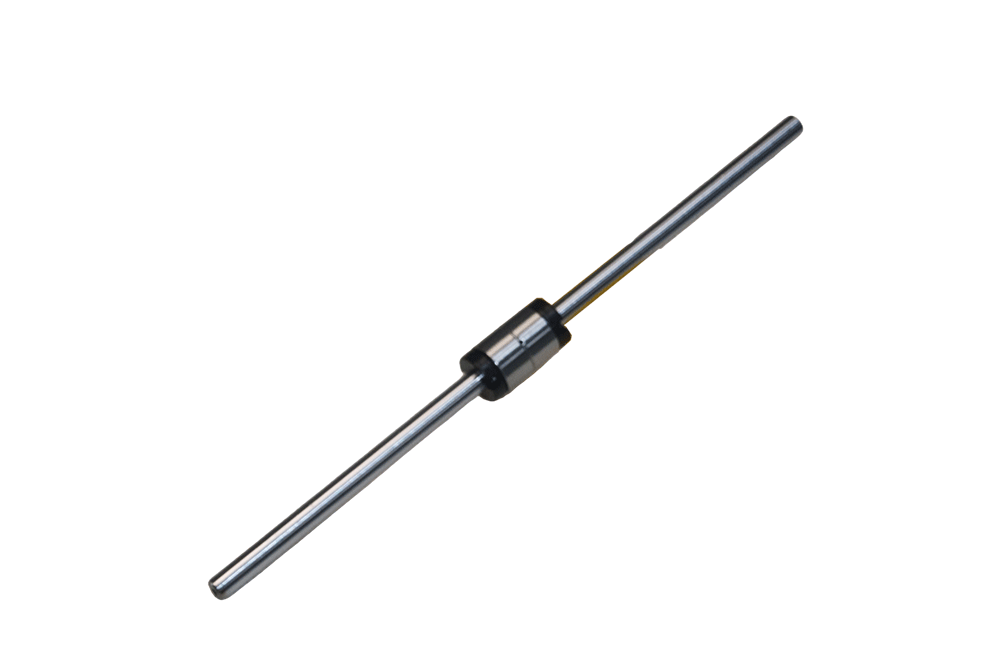

• 紧凑空间：选用微型滚珠花键（轴径 φ6-φ20mm），如 KSS 与 HEPHAIST 合作开发的重叠型组合产品，将滚珠丝杠与花键集成于同一轴，长度缩短 30%，适用于贴片机头部组件kssballscrew.com。

• 长行程需求：采用分段式花键轴（每段≤1.5m），通过法兰连接（平面度≤0.02mm），并在中间增设支撑座（间距≤0.8m），避免挠度超 0.05mm/m。

2. 安装精度控制

• 同轴度与平行度：使用激光对中仪（精度 ±0.005mm）调整，确保花键轴与电机轴同轴度≤0.02mm，花键套与工作台平行度≤0.01mm/m。某加工中心 X 轴安装时，通过此方法将运行噪音从 75dB 降至 68dB。

• 预紧力校准：采用扭矩扳手（精度 ±1%）按厂商规范施加预压力，如 M8 螺栓推荐扭矩 25-30N・m，确保预紧力偏差≤5%。某医疗机器人关节通过此步骤，将振动加速度从 1.2g 降至 0.4g。

四、品牌与行业标准参考

1. 主流品牌选型建议

• 高精度场景：THK（日本）的 LBS 系列（重复定位精度 ±0.005mm）、UVT（中国）的微型花键（轴径 φ2-φ50mm）。

• 重载场景：南京工艺装备的凸缘式花键（径向载荷达 150kN）、TBI（中国台湾）的 SLF 系列（扭矩传递能力提升 20%）。

• 特殊环境：NSK 的不锈钢花键（耐腐蚀性等级 9 级）、IKO 的 C-Lube 自润滑花键（免维护周期超 2 年）。

2. 行业标准遵循

• 设计规范：执行 GB/T 40310.1-2021《滚动花键副 第 1 部分：一般特征和要求》，确保尺寸公差、表面粗糙度（Ra≤0.2μm）符合要求。

• 验收测试：按 G1-G6 精度等级进行槽扭曲、径向跳动等检测，如 G3 级要求花键轴总径向跳动≤0.02mm（轴长≤400mm）。

五、成本与维护平衡

1. 初期成本控制

• 经济型方案：选择轧制级花键（成本比研磨级低 40%），适用于普通输送设备。例如，某食品包装线采用上银 SS 系列，单价较 THK 同类产品低 25%，寿命达 10000 小时。

• 高端配置：在半导体设备中，虽陶瓷滚珠花键（成本高 3 倍）单价昂贵，但寿命延长至普通钢件的 5 倍，综合维护成本降低 60%。

2. 全生命周期维护

• 预测性维护：安装振动传感器（灵敏度≤10mV/g）和温度探头（精度 ±0.5℃），当振动加速度＞0.5g 或温升＞20℃时触发预警，提前更换组件。某汽车生产线应用此系统，将停机时间减少 70%。

• 定期保养：每 2000 小时用中性清洗剂（pH 6.5-7.5）清洗花键轴，并用内窥镜检查滚道磨损（允许最大凹痕深度 0.01mm），及时补充润滑脂（填充量为内部空间的 1/2）。
